Projeto


TODAS AS INFORMAÇÕES QUE CONSTAM NESTA PÁGINA SÃO ILUSTRATIVAS E ESTÃO SUJEITAS A ALTERAÇÕES ATÉ O MOMENTO DE EMISSÃO DO ALVARÁ DE CONSTRUÇÃO.


Localidade do Terreno

Lote 2-Esquina da Barra do Jacaré

  Lote 1- Rua Barra do Jacaré x Rua Tome de Almeida




Lote1- Rua Tome de Almeida e Oliveira

 Vista interna do terreno
A Intervenção:

Trata-se de dois empreendimentos  que serão executados conjuntamente por regime de mutirão e auto-gestão.O Lote 1 atenderá 295 famílias com 86 vagas de estacionamento, área de lazer coberta e descoberta e área administrativa. O Lote 2 comportará 297 UH, com 82 vagas de estacionamento, área de lazer coberta e descoberta e área administrativa. Foi pensada em 2 tipologias com tamanho e distribuição semelhantes, sendo a de  de tipo 1 com 51,64 m2 de área construída e tipo 2 com 51,30m2 , nos dois casos a área de varredura é de 44,97m2 tipo 1 e 44,53m2 tipo 2 com a varanda. Os blocos possuem de 5 a 6 pavimentos, sendo para este último,1/2 sub solo e estão organizados horizontalmente em blocos de 40, 60 e 80 UH separados por Alas com escadas que atendem até no máximo 8 apartamentos por andar sendo cada 4 com hall separado.             LOTE 1

O Lote 1 terá 295 apartamentos:

108 UH do tipo 1: canto (ventilação natural), sendo 6 adaptadas P.N.E.(Portador de Necessidade Especial)

187 UH do tipo 2 :meio do prédio (ventilação forçada)   m, sendo 4 adaptadas P.N.E

Centro comunitário (Equipamento comum coberto):  180,11m²

A área construída total do Lote 1 é de  18.935,59m² para edificações e 180,11m² para os equipamentos comuns cobertos (Centro Comunitário).

             LOTE 2

O Lote 2 terá 297 apartamentos:

106 UH do tipo 1: canto (ventilação natural), sendo 6 adaptadas ao P.N.E. (Portador de Necessidade Especial)

191 do tipo 2 meio: (ventilação forçada), sendo 4 adaptadas ao P.N.E.

Centro Comunitário:

Sede Entidade Organizadora:

A área construída total do Lote 2 é de 19.203,48m2  com 383,50m2 de área construída coberta de equipamentos comuns, dentre eles a Sede da Entidade Organizadora além da parte dos moradores.

PLANTA HUMANIZADA -TIPO 2

 PERSPECTIVA TIPO 2



 PERSPECTIVA TIPO 1

PLANTA HUMANIZADA TIPO 1

DETALHES INTERNOS PARA OS DOIS TIPOS

COZINHA e ÁREA SERVIÇO

QUARTO 1

QUARTO 2

SALA

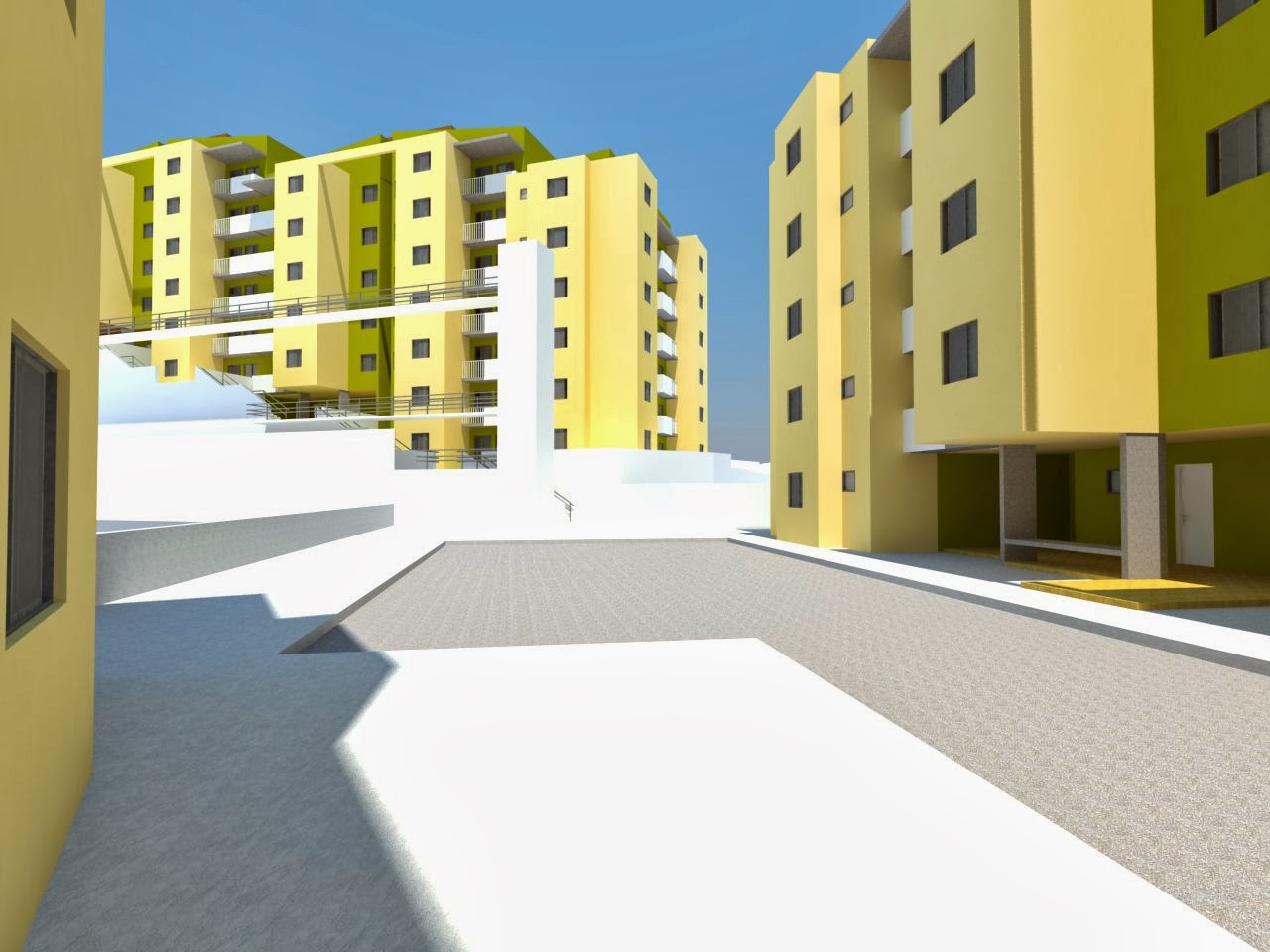

                                           PERSPECTIVAS ILUSTRATIVAS- EM DESENVOLVIMENTO
